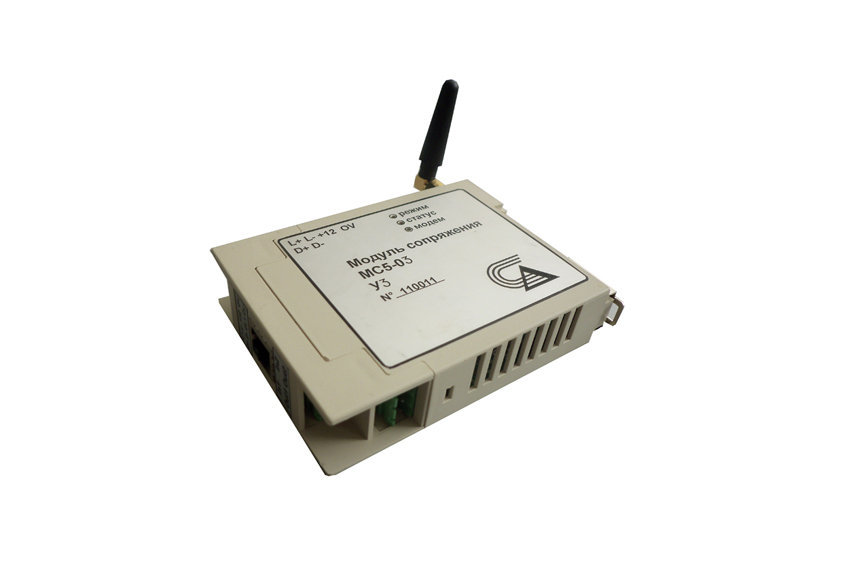

Модуль сопряжения МС5

Назначение / Описание

Модуль сопряжения МС5 представляет собой устройство для сбора, временного хранения и обработки информации от оконечных устройств и передачи ее на верхний уровень к центрам сбора/обработки информации. Связь с устройствами  (дорожные контроллеры, счетчики энергии, теплорегуляторы и др.) осуществляется по проводным линиям связи: RS485, RS232, Ethernet 10Mbit, «токовая петля», протокол «Старт», дискретным входам/выходам, USB. Связь с верхним уровнем осуществляется по проводным  (RS485, RS232, Ethernet 10Mbit, «токовая петля», протокол «Старт», USB) и беспроводным GSM/GPRS линиям связи. Модуль поддерживает работу в  «прозрачном» режиме в качестве преобразователя интерфейсов, а также «непрозрачные» протоколы обмена данными различных производителей.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • - поддерживаемые интерфейсы приведены в таблице:

Ethernet 10Mbit

GSM/GPRS

RS232*  RS485* USB Дискретные входы /выходы протокол «Старт»  «токовая петля»
1 шт. 1 шт. до 4 шт. до 4 шт. до 1 шт. 2/2 шт. 1 шт. 1 шт.
(ARP,
IP,
ICMP,
UDP,
TCP,
DHCP,
SNMP,
HTTP,
FTP)
(клиент/сервер) до 115200 бит/с до 115200бит/с USB 1.0 оптически развязанные 100 бит/с до 19200 бит/с

* в зависимости от модификации, общее количество последовательных портов не более 4-х
  • - энергонезависимые часы реального времени;
  • - объем доступной flash памяти до 256Kbyte (возможность установки flash-микросхемы с уникальным МАС адресом для работы в Internet);
  • - два таймера Watch Dog (внутренний таймер процессора и внешний независимый таймер);
  • - светодиодные индикаторы состояния – 2 шт.;
  • - электропитание – +12 В;
  • - потребляемая мощность – не более 10 Вт;
  • - рабочая температура – от минус 40 до плюс 50 С;
  • - устойчивость к механическим воздействиям – L3 по ГОСТ 12997-84;
  • - защита человека от поражения электрическим током: класс III по ГОСТ 12.2.007.0-75;
  • - масса – не более 0,25 кг;
  • - габаритные размеры МС5 – не более 25х100х115 мм
Выполняемые функции

МС5 может применяться для построения автоматизированных систем телеметрии и управления различного назначения: автоматизированных систем управления дорожным движением (АСУДД), автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем контроля и учета тепла, автоматизированных систем управления электроосвещением, систем удаленной охранной сигнализации (с контролем через сотовый телефон).

Особенности и преимущества

  • - возможность обмена данными одновременно по нескольким проводным интерфейсам: RS485, RS232, Ethernet 10Mbit, «токовая петля», протокол «Старт», USB 1.0 (в режиме ведущего или ведомого);
  • - наличие GSM/GPRS модема;
  • - наличие дискретных входов/выходов;
  • - наличие часов реального времени с автономным батарейным питанием;
  • - возможность работы в «прозрачном» режиме обмена данными;
  • - возможность перепрограммирования модуля для работы с устройствами, обладающими уникальными протоколами/алгоритмами работы;
  • - удаленное перепрограммирование модуля;
  • - поддержка протокола «Старт» для обмена данными с существующими (устаревшими) контроллерами светофорных объектов;
  • - многовариантность исполнения модуля с различными функциональными возможностями и стоимостью;
  • - возможность разработки модификации с функциональными возможностями по требованию заказчика.

Отличительной особенностью МС5 от существующих на рынке аналогичных устройств является его невысокая стоимость, компактный размер, унифицированность применения.

ОАО «АГАТ-системы управления» изготавливает и поставляет модули сопряжения МС5, которые в настоящее время работают в составе АСУДД г. Гродно для связи по каналам GPRS со светофорными объектами, расположенными в Гродненской области. МС5 включены в проект по созданию АСКУЭ РУП «Белтелеком».
