Беспилотный авиационный комплекс «Беркут-3Э»

Версия для печати
Назначение / Описание

Комплекс «Беркут-3Э» предназначен для выполнения задач ведения воздушной видовой оптико-электронной разведки в видимом и (или) инфракрасном диапазонах электромагнитного спектра.

Состав комплекса:
- два беспилотных летательных аппарата (БЛА);
- наземная станция управления (НСУ);
- гиростабилизированная оптико-электронная система телевизионная;
- гиростабилизированная оптико-электронная система тепловизионная;
- устройство катапультное;
- радиомодем наземный РС-50;
- комплект укладочных средств для хранения и транспортировки беспилотного авиационного комплекса (БАК);
- комплект средств технического обслуживания;
- комплект запасных частей, инструмента и принадлежностей;
- комплект эксплуатационной документации.

Основные характеристики комплекса:

Практический потолок полета

не менее 3000 м

Тактический радиус действия

не менее 50 км

Продолжительность полета

не менее 3 ч

Приборная скорость горизонтального полета

от 65 до 120 км/ч

Взлет

эластичная катапульта

Посадка

парашют с системой отцепа строп

Полетная масса

не более 15 кг

Тип силовой установки

электродвигатель с тянущим воздушным винтом

Время подготовки к старту

не более 15 мин (без учета времени на разработку полетного задания)

Размеры БЛА:

размах крыла

3570 мм

длина

878 мм

высота

270 мм

Среднеквадратическая ошибка определения координат наземного объекта X, Y

не более 50 м

Условия эксплуатации:

рабочая температура

от -30°С до +40°С

ветер (у земли)

до 10 м/с

площадка для старта

не более 100×100 м

Выполняемые функции

- полет в автономном автоматическом режиме согласно введенному полетному заданию (с возможностью изменения полетного задания и ввода команд управления оператором БЛА).
- полет в автоматизированном режиме управления по командам оператора БЛА.
- передача на НСУ цветного видеоизображения земной поверхности в режиме реального времени с возможностью определять координаты наземного объекта.
- передача на НСУ черно-белого изображения земной поверхности в инфракрасном диапазоне режиме реального времени с возможностью определять координаты наземного объекта.

Обслуживание и диагностика

Гарантийный срок эксплуатации поставляемого оборудования – 12 месяцев.

Срок службы поставляемого изделия – 5 лет

Видеообзор

Фото

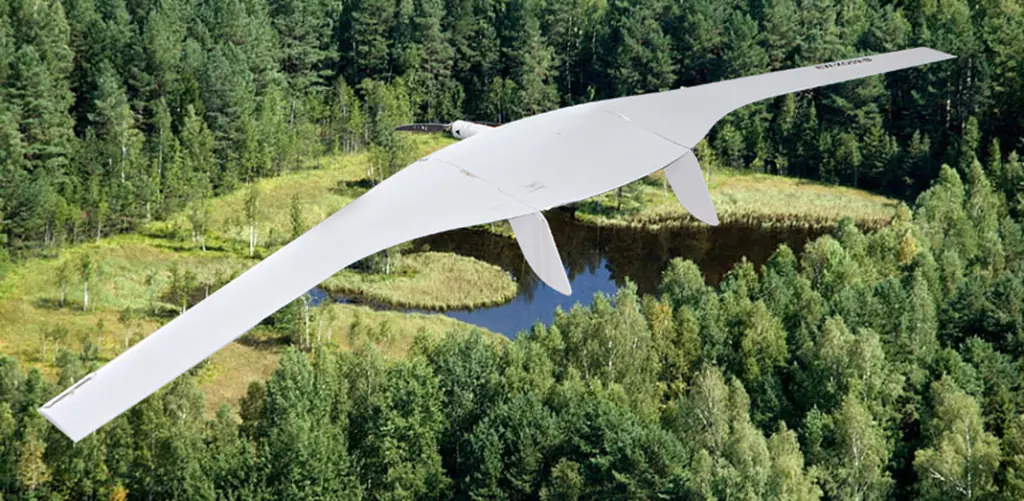

БЕСПИЛОТНЫЙ ЛЕТАТЕЛЬНЫЙ АППАРАТ

Рис. 2.jpg

гиростабилизированная оптико-электронная система телевизионная
Рис. 3.jpg

гиростабилизированная оптико-электронная система тепловизионная
Рис. 4.jpg

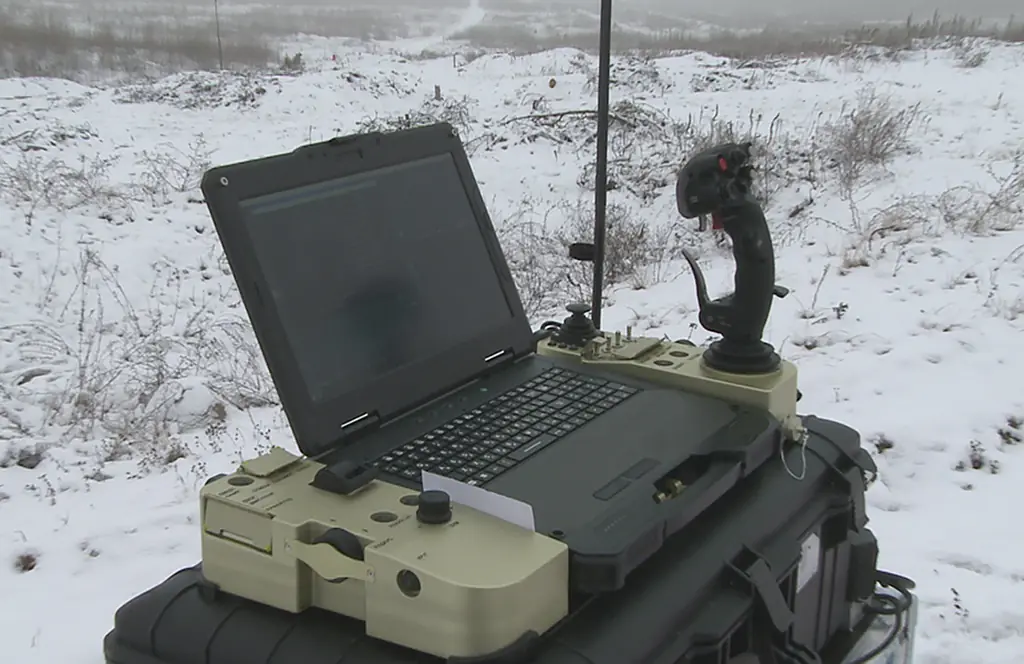

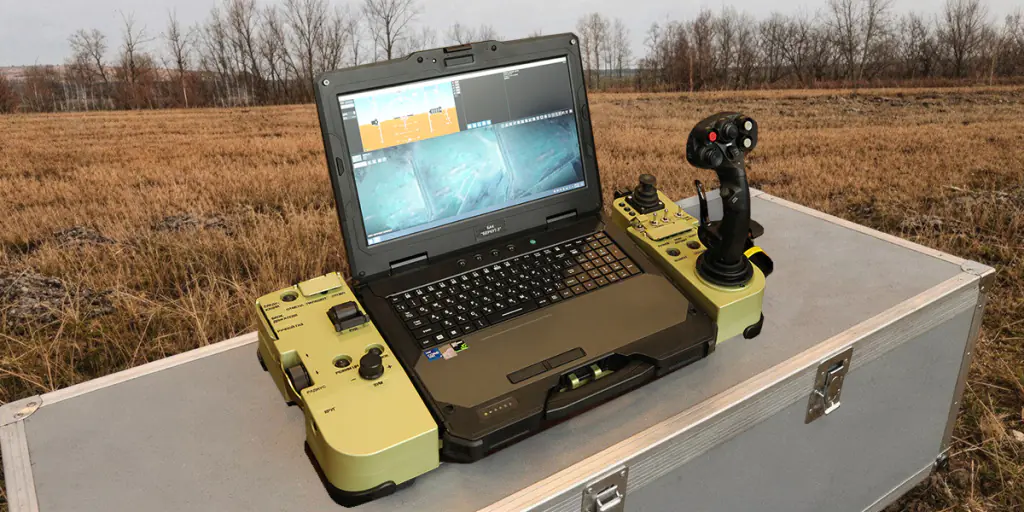

НАЗЕМНАЯ СТАНЦИЯ УПРАВЛЕНИЯ


Рис. 5.jpg
радиомодем наземный РС-50

Рис. 6.jpg
